Funzionamento del sistema elettromagnetico della pompa dell'acqua

Autore:


pic

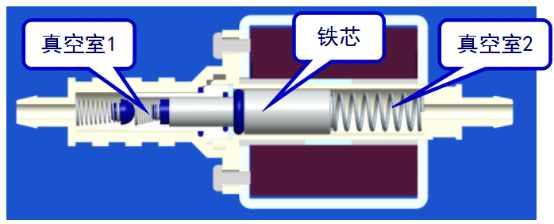

初始状态(未通电)

Stato iniziale (senza alimentazione)

1. Impostare l'estremità sinistra del nucleo di ferro come camera di vuoto 1, con volume di V1 e pressione di P1.
2. Impostare l'estremità destra del nucleo di ferro come camera di vuoto 2, con volume di V2 e pressione di P2.
3. Impostare la pressione dell'aria esterna su P.
4. nello stato iniziale senza accensione, la molla di pressione fissa il nucleo di ferro all'estremità più sinistra, la pressione dell'aria della camera di vuoto nella pompa dell'acqua P1=P2=P (coerente con la pressione atmosferica esterna), e il volume V1 della camera di vuoto 1 è al valore minimo.
Pressione: si riferisce alla pressione per unità di area. In un contenitore sigillato, la pressione dell'aria o del liquido all'interno del contenitore sulla superficie interna dell'unità è la pressione. Quando il volume diventa più grande o più piccolo, la pressione diventa più piccola o più grande in proporzione inversa.

L'unità di pressione comune è Bar, 1Bar=0.1M Pa=14.5Psi=0.98kg/c ㎡;



开始通电状态

Avvia l'alimentazione sullo stato

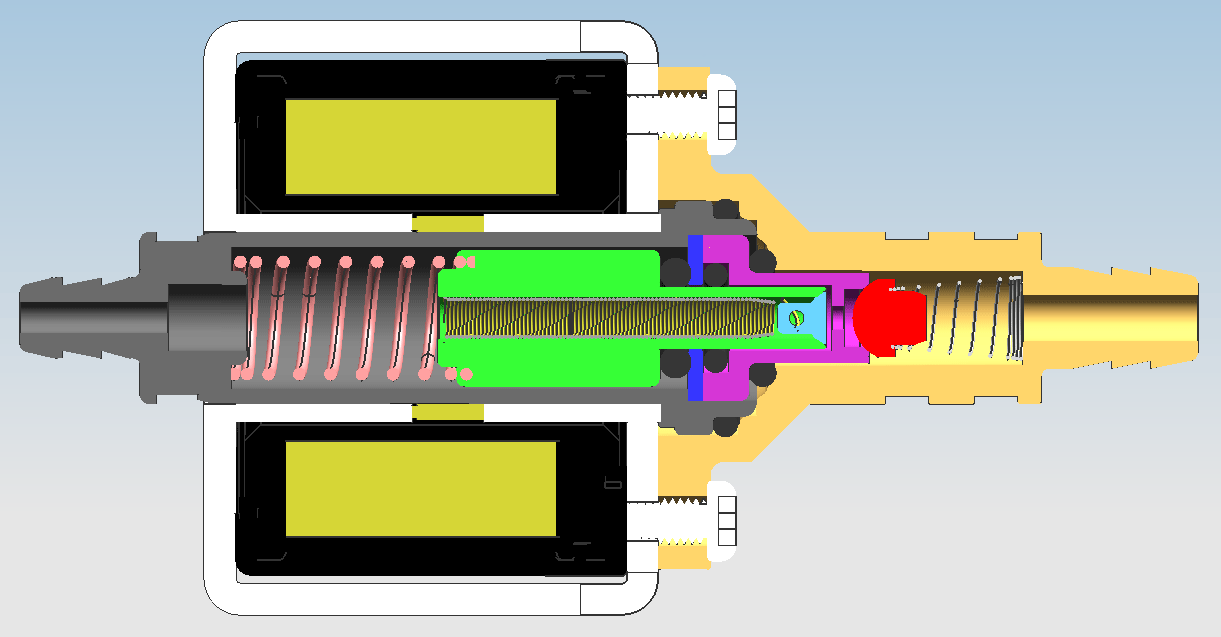

Quando alimentato, sotto l'azione del campo elettromagnetico, il nucleo di ferro si muove a destra, il volume V1 della camera di vuoto 1 nella pompa dell'acqua diventa più grande, cioè, la sua pressione P1 diventa più piccola e il volume V2 della camera di vuoto 2 nella pompa dell'acqua diventa più piccolo, cioè, la sua pressione P2 diventa più grande, in questo momento P1<P<P2;

开始通电状态

Il nucleo di ferro continua a muoversi a destra, la pressione P1 della camera a vuoto 1 diventa la minima, la pressione P2 della camera a vuoto 2 diventa la massima, la valvola unidirezionale B viene aperta e l'aria scorre dalla camera a vuoto 2 alla camera a vuoto 1 e l'equilibrio P2 = P1 è raggiunto.



刚断电时的状态(被二极管截掉半个波形)

Lo stato in cui l'alimentazione è appena interrotta (metà della forma d'onda è tagliata dal diodo)

La forza del campo elettromagnetico scompare e la forza di rimbalzo generata dalla molla di pressione spingerà il nucleo di ferro a muoversi a sinistra, causando il volume V1 della camera di vuoto 1 per diminuire, la pressione P1 per aumentare (P1>P) e la valvola unidirezionale A per aprire e l'aria scorre dalla camera di vuoto 1 all'esterno.

刚断电时的状态(被二极管截掉半个波形)

Quando l'alimentazione elettrica è continuamente accesa / spenta, ripetere i passaggi di cui sopra. Quando l'aria nelle due camere di vuoto del corpo pompa è completamente scaricata, si forma un vuoto di pressione negativa. La pressione atmosferica esterna è più forte della pressione nel corpo pompa e l'acqua entra nella pompa sotto l'azione della pressione atmosferica, in modo che sia continuamente pompata da destra a sinistra dalla pompa.

刚断电时的状态(被二极管截掉半个波形)
